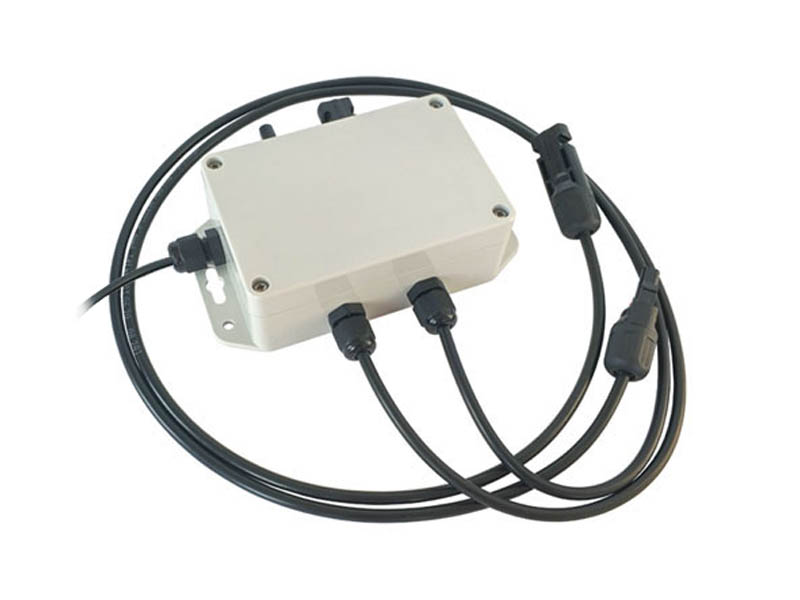

Moduł systemu p-poż (1-panel) Wyłącznik bezpieczeństwa MP-20

Moduł systemu p-poż (1-panel) Wyłącznik bezpieczeństwa MP-20   Cena: 149,00 PLN


Cena: 149,00 PLN

Towar dostępny
EAN: 5903699340110
KOD: AZO00D1265
Waga: 0.25 kg
Panele fotowoltaiczne zasilające inwertery centralne wytwarzają niebezpieczne wysokie napięcie stałe, które w wypadku pożaru i akcji ratowniczo-gaśniczej stwarza duże niebezpieczeństwo porażenia ratowników.

Głównym zadaniem systemu bezpieczeństwa instalacji PV jest wyłączenie niebezpiecznego napięcia na obwodach prądu stałego w sytuacjach awaryjnych oraz podczas zaników sieci energetycznej. Kompletny system bezpieczeństwa instalacji PV wymaga zastosowania modułów MP-20, centrali sterującej SMP-50 lub SMP-100 oraz wiązki sterującej WZK-200.

Oprócz tego w instalacji powinny również znaleźć się takie elementy jak:
  • wyłącznik nadprądowy
  • wyzwalacz wzrostowy
  • przycisk przeciwpożarowy

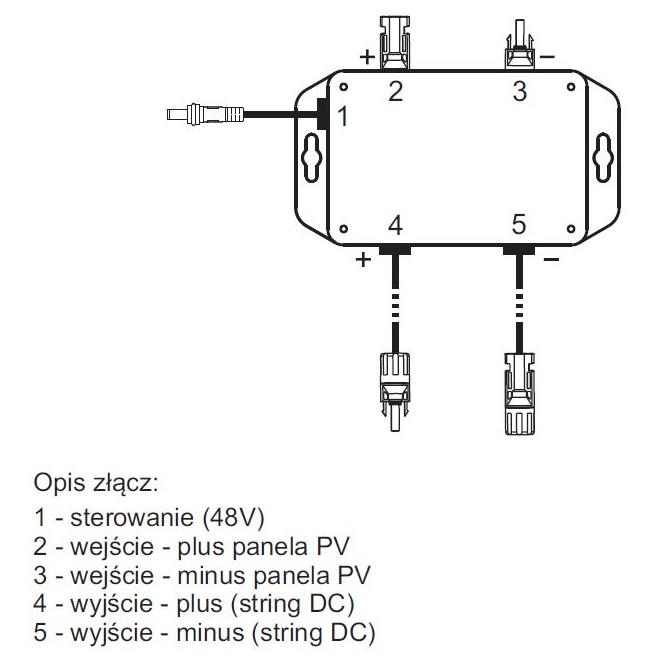

Moduł bezpieczeństwa MP-20 należy zamontować w najbliższym sąsiedztwie panela PV, najlepiej przykręcając go do jego ramy. Przewody DC wychodzące z panelu należy wpiąć do zamontowanych w module gniazd MC4. Wychodzące z modułu przewody, zakończone złączami MC4, należy wpiąć do stringu DC, a przewód sterujący (zakończony wtykiem DC Jack) do wiązki sterującej. Jeden koniec wiązki sterującej należy połączyć z wyjściem centrali (SMP-50 lub SMP-100), a drugi szczelnie zaizolować.

Centralę należy zasilić z sieci energetycznej, poprzez wyłącznik nadprądowy połączony mechanicznie z wyzwalaczem wzrostowym. Do wyzwalacza podłączamy przycisk przeciwpożarowy, który zasilamy z sieci. Przycisk należy zamontować w dostępnym i opisanym miejscu.

Domyślnie, nie zasilone moduły MP-20 zwierają wyjścia paneli (napięcie spada do 0V na panelu). Zasilenie centrali sterującej powoduje pojawienie się napięcia we wiązce sterującej, co w konsekwencji powoduje ich odblokowanie i zasilenie inwertera centralnego.

Gdy centrala ponownie nie ma zasilania, moduły MP-20 zwierają wyjścia paneli, doprowadzając do zaniku napięcia w instalacji PV, dzięki czemu w razie pożaru można bezpiecznie podjąć akcję ratowniczą.

    Dane techniczne modułu MP-20
  • maksymalne napięcie panelu PV: 60 VDC
  • maksymalny prąd panelu PV: 15A
  • zakres napięcia sterującego: 30÷60 VAC
  • pobór mocywstanie otwartym: 1.5 W
  • pobór mocywstanie zwartym: 0 W
  • czas załączenia / rozłączenia: poniżej 0.5 sekundy
  • wejście PV: Złącze MC4
  • wyjście PV: Złącze MC4
  • złącze sterowania: DC 5,5/2,5 hermetyczne
  • szczelność obudowy: IP68
  • materiał obudowy: ABS
  • wymiary obudowy [mm]: 152x82x45
  • Wymiary obudowy ze złączami [mm]: 157x138x45
  • Waga: 250 g
Karta produktu Wyłącznik bezpieczeństwa MP-20
Instrukcja obsługi Wyłącznik bezpieczeństwa MP-20
